Veicolo elettrico puro per lavaggio e spazzamento

Specifiche di prodotto

Il veicolo per lavaggio e spazzamento ZBH5180TXSEQABEV PURE ELECTRIC è una nuova generazione di prodotti meccanici per la sanificazione ambientale sviluppata dalla nostra azienda. Viene rimontato con il telaio elettrico puro del camion EQ1180GEVJ1 classe II della Dongfeng Motor Company, con emissioni zero. Il suo principio di funzionamento è che il telaio e la parte superiore sono alimentati da batterie, la superficie stradale viene pulita con un flusso d'acqua ad alta pressione ad alta pressione e basso flusso e le acque reflue e i rifiuti sulla superficie stradale vengono risucchiate a bordo pattumiera attraverso la ventola.
Il veicolo di lavaggio e spazzamento PURE ELECTRIC ha varie funzioni, un aspetto bello e generoso e ha prestazioni superiori di alta efficienza, protezione ambientale e affidabilità.

Funzioni

Con la pulizia, la pulizia e la pulizia della pavimentazione, può pulire i bordi delle strade, le facciate in pietra del cordolo, lo spray per gli angoli anteriori e lo spray posteriore e le pistole a spruzzo ad alta pressione possono pulire i segnali stradali, i cartelloni pubblicitari e altre funzioni. Quando si seleziona un sistema di irrigazione a bassa pressione, è possibile eseguire il lavaggio frontale a bassa pressione o il lavaggio a becco d'anatra.

Applicazione

È applicabile alle operazioni di pulizia ad alta definizione di grandi piazze, pavimentazioni stradali e marciapiedi, nonché alle operazioni di pulizia ordinaria come pulizia e pulizia di piazze, pavimentazioni stradali e cordoli. Quando è selezionato il sistema di irrigazione a bassa pressione, è possibile eseguire l'operazione di pulizia a bassa pressione.

Muna struttura e caratteristiche di prestazione

• Chass

Telaio. Il telaio del camion eq118gevj1 classe II di Dongfeng Motor Corporation è stato modificato. Il parametro di potenza totale della batteria del telaio (potenza/tensione/capacità totale): 314,14kwh/579,6v/542ah). Il telaio è il telaio da carico elettrico puro di classe II più avanzato e affidabile in Cina.
Motore a telaio. Viene adottato il motore sincrono a magneti permanenti Tz370xs-lkm1103 di Suzhou lvkong Transmission Technology Co., Ltd.. Parametri del motore (potenza / velocità / coppia nominale): 80kW / 1270rpm / 600N m.

• Motore superiore e relativo dispositivo di trasmissione

Installa il motore. Il motore montato in alto adotta tz380xs-90zl di tempi Ningde. Quando la velocità nominale è 1500 R/min, la potenza continua del motore è 90kw. La ventola e la pompa dell'acqua ad alta pressione sono azionate da giunto a membrana, sede del cuscinetto e puleggia della cinghia. C'è una frizione pneumatica davanti alla pompa dell'acqua ad alta pressione. La frizione pneumatica è separata e la pompa dell'acqua ad alta pressione non deve funzionare.

• Fan

9-26 Viene adottato il ventilatore centrifugo serie 7.1, che ha le caratteristiche di alta efficienza, bassa rumorosità, curva di prestazione piatta, ampia area ad alta efficienza e così via. È da molto tempo uno degli accessori importanti della spazzatrice stradale di medie dimensioni Zhonglian. Ha una tecnologia matura e un lavoro affidabile.
4. Dustbin
Viene adottato il design della struttura del bordo delle piastrelle in acciaio inossidabile 304 a strato singolo, che integra alcuni contenitori per l'acqua pulita e contenitori per la spazzatura. La pattumiera è inclinata per lo scarico, l'angolo di scarico è 480, il volume totale della pattumiera è 6 m3 e il volume effettivo non è inferiore a 3,5 m3.

• Bocchetta di aspirazione

La larghezza totale dell'ugello di aspirazione è di 2440 mm e la larghezza di aspirazione è di 2400 mm, che è quasi a filo con la larghezza del veicolo. L'efficienza del lavoro e la pulizia sono migliorate.

• Dispositivo di pulizia.

Viene adottata la piastra spazzante a duplice scopo del veicolo di pulizia e spazzamento (Brevetto n. 200820052391.1) con brevetto nazionale, che ha la funzione di anticollisione ed evitamento ostacoli (struttura del brevetto, brevetto n. 00224174.9). Durante il funzionamento, quando il coperchio di spazzamento del disco e di aspirazione della polvere incontra un ostacolo davanti, può rimpicciolirsi verso l'interno per evitarlo e tornare automaticamente alla normale posizione di lavoro dopo aver attraversato l'ostacolo.
7. Sistema di pulizia ad alta pressione
Il sistema di pulizia ad alta pressione è costituito da pompe dell'acqua ad alta pressione e tubi dell'acqua ad alta pressione. Fornisce principalmente acqua ad alta pressione per dischi spazzanti, aste di irrigazione per ugelli di aspirazione, dispositivo di autopulizia del raccoglitore di rifiuti, dispositivo di spruzzatura posteriore e dispositivo di pulizia manuale.
La pompa dell'acqua ad alta pressione adotta la pompa a pistoni ad alta pressione di marca famosa a livello internazionale, con una portata nominale di 142 l / min / 1450 giri / min e una pressione di esercizio nominale di 10 MPa, alta efficienza e buona affidabilità.

• Sistema di controllo elettrico

Il veicolo di lavaggio e spazzamento PURE ELECTRIC adotta la modalità di controllo "display plus controller plus can bus operation panel". Quando l'operazione si avvia e si arresta, i dispositivi operativi come il controllo della velocità del motore, il sollevamento dell'ugello di aspirazione, il ritiro e il rilascio del disco di spazzamento, il ritiro e il rilascio della barra di spruzzatura sinistra e destra sono tutti controllati da un tasto, che è facile da usare. Il funzionamento del veicolo è realizzato da tre dispositivi di comando, due in cabina e uno nel pannello di comando sul lato destro della parte posteriore del veicolo.
Schermo. Si trova nella parte anteriore destra del sedile del conducente e viene utilizzato principalmente per varie operazioni di lavaggio e spazzamento dei veicoli.
Casella operativa. Si trova accanto al box radio davanti al posto di guida e serve principalmente per avviare e fermare il motore.
Pannello operativo. Si trova dietro la ruota posteriore sul lato destro del veicolo e viene utilizzato principalmente per lo scarico, la messa in servizio e la manutenzione della pattumiera.
Il veicolo è dotato di sistema di retrovisione video a colori. Una telecamera è installata nella parte posteriore del veicolo e uno schermo a colori è installato nella cabina. Durante il funzionamento, l'effetto pulente può essere controllato e monitorato in cabina. Durante la retromarcia, puoi navigare per prevenire la collisione posteriore.

Ci sono molte modalità operative tra cui scegliere. Il sistema dispone di 9 modalità operative: spazzata completa, spazzata sinistra, spazzata destra, spazzata completa, spazzata sinistra, spazzata destra, spazzata completa, spazzata sinistra e spazzata destra. L'utente può selezionare la modalità di funzionamento appropriata in base alle esigenze operative. Dopo aver selezionato la modalità operativa, avviare l'operazione con un tasto e tutti i meccanismi che devono partecipare all'operazione si estenderanno e funzioneranno automaticamente secondo la sequenza specificata. Quando l'operazione deve essere interrotta, l'arresto con un solo pulsante interromperà automaticamente l'operazione e tornerà allo stato originale secondo la sequenza specificata.

Installare il controllo della velocità del motore principale. La normale velocità di lavoro del motore principale è controllata automaticamente dall'impianto elettrico, con tre marce di "standard", "spostamento di forza media" e "spostamento forte". Dall'avvio del motore principale all'inizio del funzionamento, eseguire a bassa velocità, con una velocità di circa 50R/min. Dopo l'avvio dell'operazione, la velocità del motore principale aumenterà automaticamente. La velocità di lavoro stabile dell'ingranaggio "standard" è 1350 giri / min, quella dell'ingranaggio "spostamento a forza media" è 1500 giri / min e quella dell'ingranaggio "spostamento forte" è 1750 giri / min.
Sistema di allarme vocale. Il sistema di allarme vocale equipaggiato con il veicolo può inviare una varietà di allarmi vocali e messaggi durante il funzionamento e lo scarico, inclusi messaggi vocali come "la valvola di uscita del serbatoio dell'acqua è chiusa, non può essere pulita", "il serbatoio delle acque reflue si ribalta, per favore prestare attenzione alla sicurezza", oltre a più messaggi musicali e messaggi di allarme ruggenti, che sono comodi e pratici.
Controllore del veicolo. Il controller del veicolo HCU è sviluppato e progettato in modo indipendente dalla società di veicoli commerciali Dongfeng. Il chip del microprocessore principale adotta 32-microprocessore bit Freescale. La strategia di controllo del telaio integra i 50 anni di esperienza nella produzione di camion di Dongfeng ed è supportata dai dati sull'esperienza di guida di 100000 clienti per migliorare il comfort di guida quotidiano dei conducenti di camion.

Prestazioni complete della batteria. La batteria di alimentazione di questo modello è la scatola della batteria al litio ferro fosfato l271c01 prodotta da Ningde Times New Energy Technology Co., Ltd., dotata di un sistema di tubi batteria ceb-b60sv01 / ceb-b60h, che è a livello avanzato domestico. Il sistema di batterie forma 10 set di scatole batteria l271c01 in un gruppo batteria di alimentazione tramite 2 connessioni in parallelo e 5 serie. Vedere la tabella allegata per i principali parametri del sistema batteria.

La scatola della batteria di alimentazione L271c01 è imballata in serie da 36 6lh3l8 celle singole con guscio in alluminio quadrato. L'intervallo di temperatura di lavoro è - 30 gradi ~ 60 gradi e il grado di protezione è IP68. Ha più protezioni come sovratemperatura, sovraccarico, sovrascarica e cortocircuito, con prestazioni stabili, sicurezza e affidabilità.
Motore di azionamento. Il sistema di azionamento del telaio adotta il motore sincrono a magneti permanenti (tz370xs-lkm1103) sviluppato da Suzhou lvkong Transmission Technology Co., Ltd., con potenza di picco di 160 kW, coppia di picco di 1100 Nm e grado di protezione IP67. Se combinato con il cambio AMT, non solo può soddisfare il comfort e l'economia della guida dei veicoli elettrici, ma può anche raggiungere una pendenza di salita superiore al 25 percento.
Il motore montato in alto adotta il motore sincrono a magneti permanenti tz380xs-90zl sviluppato da Ningde times Motor Technology Co., Ltd. quando la velocità nominale è 1500 R/min, la potenza continua del motore può raggiungere 90kw e la protezione il grado è IP68, fornendo una forte potenza in uscita per il meccanismo operativo.
Sei in un controller. Il telaio adotta il controller sei in uno ktz54x59s-gvd55050 sviluppato da Shenzhen yingweiteng tecnologia di azionamento per veicoli elettrici Co., Ltd. per Dongfeng Motor, che integra sei funzioni: controller del motore del servosterzo, controllo del motore del compressore d'aria, CC / CC, alta tensione trasmissione e distribuzione di potenza, controller del motore di azionamento principale e precarica ad alta tensione superiore.

La densità di potenza complessiva del controller è stata notevolmente migliorata e il peso del nuovo prodotto è di circa 38 kg. Il connettore stagno single end integrato è adottato per realizzare IP68 assoluto, in modo da evitare il rischio di ridurre il grado di protezione causato da un cablaggio di crimpatura scadente. Le soluzioni EMC (compatibilità elettromagnetica) sono integrate all'interno dello chassis senza ulteriore rettifica esterna e possono soddisfare i requisiti di conduzione e irraggiamento di classe 3 direttamente con cavi schermati.


Protezione di sicurezza:

• l interblocco ad alta tensione: tutti i connettori adottano la funzione di interblocco ad alta tensione;

• l funzione anti touch finger: tutti i connettori adottano la funzione anti touch finger;

• l protezione IP68 single end: connettori alta e bassa tensione;

• l anti vibrazione e caduta: l'elastomero del veicolo commerciale soddisfa i requisiti di vibrazione di GB / T 28046.3-2011;

• l funzioni di scarica attiva e passiva: soddisfa i requisiti di scarica attiva entro 3 secondi e scarica passiva entro 3 minuti;

• l blocco dell'apertura del coperchio: dopo l'apertura del coperchio, l'intera macchina disconnetterà automaticamente tutta l'alta tensione per proteggere la sicurezza personale.

Ø meccanismo di protezione:

• l 1. Il guasto deve essere gestito per livello e le misure di protezione corrispondenti devono essere adottate in base alla priorità del guasto.

• l 2. Oltre alle tradizionali funzioni di protezione come sovratensione, sovracorrente, sovratemperatura, jitter, ecc., dispone anche di:

• ü Funzione di rilevamento dell'adesione del contattore: rileva se il contattore è aderito prima dell'accensione, in modo da proteggere efficacemente la sicurezza dell'intero veicolo.

• ü funzione di scarica attiva e passiva: scarica attivamente l'alimentazione interna dell'unità principale entro 3 secondi per ridurre la tensione interna dell'unità a 36 V.

• ü Funzione di blocco dell'apertura del coperchio e blocco dell'alta tensione: dopo che il coperchio dell'intera macchina è stato aperto o il connettore dell'alta tensione non è completamente collegato, l'intera macchina non può applicare l'alta tensione.

• ü Funzione di protezione inversa: schema di protezione perfetto, in grado di proteggere l'inversione causata da un cablaggio errato del motore o del trasformatore rotante.

• l 3. Funzione sveglia: sveglia di guida indipendente, sveglia rapida e funzioni di sveglia lenta.

• l 4. Configurazione PDU multicanale: oltre alla configurazione PDU convenzionale, range extender, interfacce di uscita ad alta tensione montate in alto e a ricarica lenta sono riservate per soddisfare l'applicazione di autobus elettrici/autocarri leggeri, autobus incrementali/autocarri leggeri, veicoli sanitari e altri modelli.

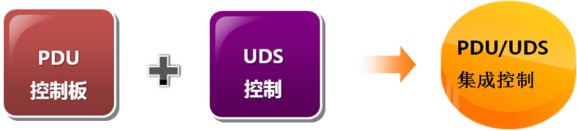

Progettazione integrata della scheda di controllo

(1) La scheda di controllo integrata include il controllo del contattore di distribuzione ad alta tensione e il rilevamento dello stato del contattore.
(2) La macchina esclude la funzione di controllo UDS.
(3) Realizzare la funzione di controllo interna della latta e il supporto può controllare e controllare il cavo rigido con l'esterno.
(4) Funzioni di attivazione della guida indipendente, attivazione della ricarica rapida e attivazione della ricarica lenta.
Distribuzione integrata dell'alta tensione

(1) I contattori di distribuzione ad alta tensione ei fusibili sono integrati per formare un modulo indipendente compatto e completo. Rispetto ai dispositivi discreti, i cavi vengono utilizzati per creare un volume più piccolo, un assemblaggio più conveniente e prestazioni più stabili;
(2) I dispositivi sono interconnessi tramite un foglio di rame PCB, che ha un'elevata affidabilità di connessione e una buona coerenza di produzione, riduce notevolmente il cablaggio di interconnessione, rende il prototipo più pulito e soddisfa i requisiti della produzione automatica;
La funzione di rilevamento dello stato del contattore è riservata sulla scheda per migliorare l'affidabilità del sistema.

Principali parametri tecnici

• Principali vantaggi del prodotto

• Prestazioni superiori

La struttura del cestino della spazzatura è avanzata. La scatola della spazzatura adotta un design della struttura del bordo delle piastrelle in acciaio inossidabile 304 a strato singolo, che integra alcune scatole dell'acqua pulita e scatole della spazzatura. Ha una forma nuova, un bell'aspetto, resistenza alla corrosione, grande volume, nessuna struttura, comodo scarico dei rifiuti e facile pulizia. La pattumiera è ribaltata e scaricata e l'angolo di scarico è fino a 48 gradi. Il volume totale della pattumiera è di 6 m³, il volume effettivo non deve essere inferiore a 3,5 m³, con dispositivo autopulente interno.

Pulisci il disco. Viene adottata la piastra spazzante a duplice scopo del veicolo di pulizia e spazzamento (Brevetto n. 200820052391.1) con brevetto nazionale, che ha la funzione di anticollisione ed evitamento ostacoli (struttura del brevetto, brevetto n. 00224174.9). Durante il funzionamento, quando il coperchio di spazzamento del disco e di aspirazione della polvere incontra un ostacolo davanti, può rimpicciolirsi verso l'interno per evitarlo e tornare automaticamente alla normale posizione di lavoro dopo aver attraversato l'ostacolo.

Fan. 9-26 Il ventilatore centrifugo serie 7.1 ha le caratteristiche di alta efficienza, bassa rumorosità, curva di prestazione piatta, ampia area ad alta efficienza, ecc. È da molto tempo uno degli accessori importanti della spazzatrice stradale di medie dimensioni Zhonglian. Ha una tecnologia matura e un lavoro affidabile.

Bocchetta di aspirazione super ampia. La larghezza totale dell'ugello di aspirazione è di 2440 mm e la larghezza di aspirazione è di 2400 mm, che è quasi a filo con la larghezza del veicolo. L'efficienza del lavoro e la pulizia sono migliorate. Durante il funzionamento della barra di spruzzatura ad alta pressione nell'ugello di aspirazione, l'altezza della barra di spruzzatura da terra è fissa e non cambia con il carico dell'intero veicolo, il che può ottenere un effetto di pulizia stabile e migliore.
Barra irroratrice combinata per pulizia ad alta pressione. La barra di spruzzatura del pulitore ad alta pressione è composta da barre di spruzzatura sinistra e destra e barre di spruzzatura nell'ugello di aspirazione. È fissato all'ugello di aspirazione o nell'ugello di aspirazione. Durante il funzionamento, l'altezza della barra irroratrice da terra è fissa e non cambia con il carico dell'intero veicolo, il che può ottenere e stabilizzare il miglior effetto pulente. Le aste di spruzzatura sinistra e destra possono oscillare e ritrarsi. Questa azione è azionata dal cilindro e controllata automaticamente dal sistema di controllo elettrico. Quando le barre irroratrici sinistra e destra vengono estratte contemporaneamente, la larghezza di pulizia non deve essere inferiore a 3,5 m e quando sono ruotate su un lato, la larghezza di pulizia non deve essere inferiore a 2,9 m. Per facilitare la regolazione, la manutenzione e la sostituzione dell'ugello, l'asta di spruzzatura nell'ugello di aspirazione è progettata in una struttura ad estrazione rapida e ha richiesto un brevetto nazionale.

Bobina di avvolgimento e lavaggio automatico. Nella parte posteriore del lato destro del veicolo lavapavimenti è installato un avvolgitore meccanico ad avvolgimento automatico, dotato di tubo ad alta pressione da 20 m, che può essere utilizzato per pulire il veicolo lavapavimenti stesso e altri luoghi che necessitano di essere puliti .

Pistola a spruzzo manuale in acciaio inox. Dotato di connettore rapido, può essere facilmente collegato o scollegato dall'aspo. Utilizzando la pistola a spruzzo manuale, l'efficienza di pulizia è elevata, l'effetto è buono e l'operazione è più comoda e sicura.

Il sistema di controllo elettrico è avanzato. Viene adottata la modalità di controllo "display plus controller plus can bus operation panel". Quando l'operazione si avvia e si arresta, il controllo della velocità del motore, il sollevamento dell'ugello di aspirazione, la retrazione e il rilascio del disco di spazzamento, la retrazione e il rilascio della barra di spruzzatura sinistra e destra e altri dispositivi operativi sono tutti controllati da un tasto, che è comodo da usare e riduce notevolmente il possibilità di malfunzionamento.
illuminazione. Per facilitare il funzionamento notturno o in un ambiente con luminosità insufficiente, le piastre spazzanti sinistra e destra sono dotate di luci per monitorare lo stato di lavoro della piastra spazzante.
Vari dispositivi di protezione automatica. Il mezzo di lavaggio e spazzamento è dotato di dispositivi di protezione automatica quali mancanza d'acqua nel serbatoio acque pulite, acqua piena nella pattumiera, ribaltamento e scarico in avanti all'apertura della porta posteriore della pattumiera, innesto e distacco della frizione dentata pneumatica durante il funzionamento del generatore ausiliario, e il recupero della pattumiera ribaltata senza abbassare il tutore di protezione, in modo da proteggere il veicolo di lavaggio e spazzamento da danneggiamenti in specifiche condizioni di lavoro quali mancanza d'acqua e piena o malfunzionamento.

• Ssuperiore in qualità

Configurazione accessoria alta. La pompa dell'acqua ad alta pressione, la valvola di troppopieno e la valvola di scarico sono marchi noti a livello internazionale e i principali componenti di controllo del motore e elettrico sono marchi noti a livello internazionale o nazionale con qualità eccellente e alta affidabilità.

• Sicuro e affidabile

Dotato di sistema di allarme vocale. Può inviare vari allarmi vocali e messaggi di richiesta durante il funzionamento e lo scarico.

Fornire un tutore di sicurezza per la pattumiera. Può fornire una protezione di sicurezza affidabile durante la manutenzione.

• Funzione Lavorativa

Questo veicolo ha molte funzioni, come il lavaggio delle strade, il lavaggio dei bordi stradali e delle facciate in cordoli, gli spruzzi e la polvere. Può essere utilizzato separatamente come spazzatrice per lavaggio, camion per la pulizia delle strade e auto senza polvere spray.
1,Operazione di pulizia. Se utilizzato per lavare e spazzare veicoli, il serbatoio dell'acqua pulita ha un grande volume di 8,5 m3 e può funzionare ininterrottamente per 7 ore. Il tasso di pulizia della superficie stradale può raggiungere oltre il 95 percento dopo un'operazione di pulizia.
2,Lavaggio di cordoli e facciate di cordoli. Quando si pulisce il cordolo, è possibile lavare contemporaneamente l'elevazione del cordolo e il manto stradale vicino al cordolo, è possibile lavare la superficie superiore del cordolo e raccogliere le acque reflue e i rifiuti, il che risolve bene il problema di pulire il marciapiede più sporco.

3,Dispositivo di spruzzatura posteriore. In caso di tempo asciutto e manto stradale polveroso, è possibile utilizzare apparecchiature di spruzzatura per spruzzare, diluire l'aria umida e spruzzare polvere.

4, Dispositivo di pulizia manuale. È composto da una pistola a spruzzo manuale e da un avvolgitore di lavaggio (20 m), che si collega o si scollega tramite un connettore rapido. La pistola a spruzzo manuale può essere utilizzata per pulire lo sporco, la psoriasi e i cartelloni pubblicitari su entrambi i lati della strada. L'efficienza di pulizia è elevata, l'effetto è buono e l'operazione è più comoda e sicura.

• Odispositivi opzionali
