Autocarro pesante per rifiuti compressi da 25 tonnellate

Pprodottospecifica

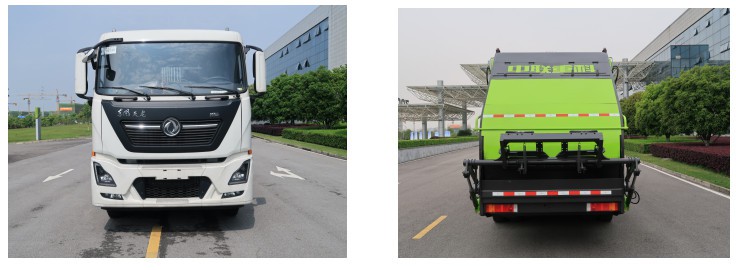

Il marchio "ZOOMLION" ZBH5250ZYSDFE6 25 Tons Compressed Garbage Heavy Truck è un nuovissimo camion della spazzatura compresso con carico posteriore sviluppato e progettato in modo indipendente da Changsha Zoomlion Environment Industry CO., LTD. Il veicolo è modificato con il telaio Dongfeng Tianlong tipo II e altri componenti come il contenitore della spazzatura, il riempitore, lo spintore, il meccanismo di alimentazione, il coperchio del riempitore, l'impianto idraulico, l'impianto pneumatico e l'impianto elettrico.

Questa vettura è caratterizzata da alta efficienza, aspetto conciso e bello, prestazioni eccellenti e modalità di controllo e funzionamento umanizzate. La tecnologia di compressione bidirezionale viene utilizzata per raccogliere e trasportare rifiuti domestici urbani con una grande capacità di carico e le sue prestazioni complete raggiungono il livello principale di prodotti simili in Cina. I componenti di alta qualità sono selezionati per i componenti principali come idraulici ed elettrici, che forniscono un'elevata stabilità operativa. Inoltre, è possibile selezionare diversi meccanismi di alimentazione: il meccanismo di rotazione del tamburo di plastica 120L/240/660L, il 120L/ Meccanismo di rotazione del tamburo in plastica da 240 litri, meccanismo di rotazione del tamburo (secchio), meccanismo di rotazione del secchio, meccanismo di sollevamento del secchio e meccanismo di rotazione del tamburo.

Funzioni
Ha molte funzioni come la raccolta dei rifiuti, il caricamento e la compattazione automatici, la compressione dei rifiuti sciolti, il trasferimento e lo scarico dei rifiuti, ecc.
Principio di funzionamento: durante il riempimento della spazzatura, la spazzatura nel secchio della spazzatura viene prima scaricata nella tramoggia di riempimento dal meccanismo di alimentazione a cilindro. Quando il secchio di riempimento è pieno di spazzatura, il raschietto si apre e la piastra scorrevole guida il raschietto a scendere insieme lungo la guida di scorrimento. Il raschietto viene inserito nella spazzatura per la frantumazione e la prima compressione. Il raschietto ruota attorno al punto articolato per compattare ulteriormente la spazzatura. Quando il raschietto è in posizione, si sposta verso l'alto con la piastra scorrevole. La spazzatura viene ulteriormente compattata e riempita nel cestino dove il cursore e il raschietto tornano nella loro posizione originale e si completa un'operazione di riempimento a pressione. L'intero processo di lavoro è controllato automaticamente. Quando la spazzatura viene riempita continuamente, la pala di spinta si allontana gradualmente sotto l'azione della forza di estrusione, facendo in modo che la spazzatura riempia uniformemente l'intero contenitore della spazzatura.
Quando la spazzatura viene scaricata, il gancio di bloccaggio si apre automaticamente tramite comando elettrico, la riempitrice viene sollevata e il meccanismo di riempimento a pressione esegue il lavoro di preparazione per lo scarico dei rifiuti della tramoggia di pulizia del riciclo rifiuti residui e la pala di spinta viene espulsa fino a quando l'operazione di scarico dei rifiuti è completata. Al termine dello scarico dei rifiuti, viene eseguita l'azione di discesa della riempitrice, si completa automaticamente il ritorno della pala di una certa distanza, la riempitrice scende e l'azione di bloccaggio è completata, fino a quando l'operazione di scarico dei rifiuti è completata completamente.

Aapplicazione

È adatto principalmente per la raccolta, l'insacco e il trasporto di rifiuti domestici sfusi in aree residenziali urbane, comunità, grandi fabbriche, miniere e istituzioni. Per fare un buon lavoro nella pulizia e nella gestione di grandi quantità di rifiuti, ZOOMLION Environment ha sviluppato un compressore per rifiuti di grandi dimensioni per frantumare e raccogliere rapidamente rifiuti pesanti, semplificare il processo di pulizia e ridurre l'intensità del lavoro degli addetti alla sanificazione ambientale.
In particolare, l'autocarro pesante per rifiuti compressi da 25 tonnellate (tipo a tramoggia più configurazione a induzione incorporata) ha la capacità di gestire grandi quantità di rifiuti domestici, che possono frantumare e riempire grandi rifiuti domestici come mobili, divani, rifiuti di elettrodomestici , semplificare il processo di pulizia e ridurre l'intensità del lavoro degli addetti alla sanificazione ambientale. Questo prodotto (configurazione tornitura) può essere trasferito con il nostro trasportatore di piccolo tonnellaggio. La nuova modalità di ricezione e trasporto da veicolo mobile a veicolo è una nuova modalità di ricezione e trasporto per mezzo di un grande camion della spazzatura compressa e un piccolo camion di raccolta. Ha le caratteristiche di buona protezione ambientale nell'area di attracco, basso costo operativo della modalità di ricezione e trasporto flessibile nell'area di attracco. Inoltre, il prodotto ha una varietà di meccanismi a tamburo (secchio), adatti a diversi utenti di una varietà di metodi di raccolta dei rifiuti.

Muna struttura e caratteristiche di prestazione
1.Chass
Chass. Il telaio dell'automobile Tianlong DFH1250D4 di tipo II prodotto da Dongfeng Automobile Co., Ltd. è adottato per il refitting, ha una forte potenza e capacità di carico. Il telaio è il più avanzato e affidabile in Cina, che soddisfa gli standard di emissione VI nazionali
Motore.Utilizza il motore diesel Dongfeng Cummins D6.7NS6B290 con potenza nominale 213 kW e velocità nominale 2300 giri/min, che soddisfa gli standard nazionali sulle emissioni VI.
2. Principali componenti strutturali
Tipo ZBH5250ZYSDFE6 25 tonnellate Tonnellate L'autocarro pesante per rifiuti compressi è composto principalmente da contenitore per rifiuti, riempitivo, spintore, meccanismo di alimentazione, coperchio di riempimento, sistema di raccolta delle acque reflue, guardrail, sistema di prevenzione degli schizzi, impianto idraulico e impianto elettrico. I dettagli sono i seguenti:
Telaio di tipo II Pala a spinta (nella scatola) Pattumiera Il bocchettone Coperchio del bocchettone

Impianto idraulico guardrail impianto elettrico Meccanismo di alimentazione
Pattumiera
Il cassone del camion della spazzatura è un componente del prodotto per la raccolta e lo stoccaggio dei rifiuti domestici, ed è anche una base di connessione per componenti importanti come riempimento e telaio. Il suo design strutturale ragionevole e la selezione dei materiali garantiscono l'ottimizzazione delle prestazioni del prodotto: le piastre di acciaio a contatto con i rifiuti sono realizzate in acciaio resistente agli agenti atmosferici di alta qualità, che ha una forte resistenza alla corrosione e prolunga la durata del prodotto; la sezione orizzontale del bidone della spazzatura è una cornice rettangolare e la sezione longitudinale è una cornice trapezoidale, entrambi i lati, la superficie inferiore e quella superiore hanno tutti un design della superficie curva, l'intera macchina è bella e generosa e la struttura complessiva ha un'elevata resistenza e rigidità. La parte inferiore del cassone del camion della spazzatura è progettata con un meccanismo di blocco del riempimento.
Il riempitivo
Il riempitivo è un componente utilizzato dal prodotto per comprimere e ridurre il volume dei rifiuti domestici. Il meccanismo di riempimento a pressione sulla riempitrice completa il processo di compressione della spazzatura nella tramoggia di riempimento e riempimento nella pattumiera attraverso il movimento di scorrimento della piastra scorrevole e la rotazione del raschietto. Il fondo del riempitore è progettato con un serbatoio delle acque reflue per migliorare la capacità del prodotto di immagazzinare le acque reflue; la faccia anteriore della riempitrice è dotata di una striscia di tenuta e forma una struttura di tenuta con la faccia posteriore del cestino dei rifiuti per prevenire efficacemente la fuoriuscita di acque reflue.
Coperchio di riempimento
Il coperchio di riempimento viene utilizzato per schermare il dispositivo per evitare la fuoriuscita di rifiuti e odori. L'apertura e la chiusura del coperchio di riempimento è completata dal meccanismo di collegamento e guida.
Meccanismo di alimentazione
Il meccanismo di alimentazione è un componente che versa i rifiuti nel contenitore per la raccolta dei rifiuti nella tramoggia della riempitrice. A seconda del diverso ambito di applicazione del contenitore di raccolta, questo componente può essere suddiviso in meccanismo di ribaltamento della benna, meccanismo di ribaltamento della benna e meccanismo della benna della benna. Il meccanismo di ribaltamento della benna può adattarsi a secchi di plastica standard da 120L/240L/660L/1100L, secchi di ferro da 300L e secchi di ferro da 800L. Può essere adattato a una tramoggia della spazzatura coperta da 1400 litri e il meccanismo del secchio può essere adattato a una grande tramoggia della spazzatura da 3350 litri. Il processo di scarico dei rifiuti nella tramoggia di riempimento è realizzato da un cilindro idraulico che aziona un meccanismo di collegamento a quattro barre.
Spingere la pala
La pala a spinta è realizzata saldando profili di alta qualità e piastre in acciaio resistenti agli agenti atmosferici per eseguire lo scarico del prodotto. Il bulldozer si trova all'interno del bidone della spazzatura ed è azionato dall'olio idraulico a quattro stadi lungo il bidone della spazzatura per completare l'operazione di scarico.
Guardrail

Il guardrail è installato da traverse e staffe in acciaio al carbonio di alta qualità, un bell'aspetto e un'installazione generosa della staffa.
3. Modalità di funzionamento
Il veicolo adotta la modalità di controllo del "controllore di movimento più pannello operativo bus CAN".Il funzionamento del veicolo è realizzato da 3 dispositivi di comando, uno dei quali è situato nel quadro di comando in cabina, e gli altri due sono situati nel quadro di comando sul lato destro della parte posteriore del veicolo e sul lato sinistro del il veicolo.

Il pannello di controllo si trova in cabina e l'autista può completare il lavoro di scarico dell'apripista senza scendere dall'auto:

Le funzioni dei pulsanti sul pannello di controllo della cabina sono descritte nella tabella seguente:

La descrizione della funzione di ciascun pulsante sul pannello di controllo posteriore è mostrata nella tabella seguente:

	Singola compressione	Dopo aver completato un processo di compressione, il raschietto si apre, lo skateboard si abbassa, il raschietto si chiude, lo skateboard si alza e l'azione continua senza fermarsi.
	Compressione continua	Il processo di compressione viene ripetuto più volte fino a quando non viene premuto l'arresto di emergenza.
	Inversione dell'azione	Quando si esegue un ciclo e un ciclo continuo, premere l'arresto di emergenza, quindi premere l'azione per invertire, il raschietto e la piastra scorrevole tornano alla posizione iniziale.
	Arresto di emergenza	Interrompi l'azione corrente.
	SU il cestino	Azione graduale, il cilindro della benna (benna) viene esteso.
	Giù nel cestino	Azione graduale, il cilindro dell'olio della benna (benna) si ritrae.
	Contatto a distanza	Premere il pulsante di contatto remoto e il cicalino in cabina emetterà un segnale acustico per realizzare la comunicazione tra l'operatore e il conducente nella parte posteriore del veicolo.
	Arresto di emergenza	Premere la testa a fungo, il controller si spegne, l'azione in corso si interrompe, tirare la testa a fungo, il controller si riavvia, l'impostazione predefinita è il funzionamento della zona anteriore

Il veicolo può essere dotato di un sistema di retrovisione video opzionale. È possibile selezionare il sistema di monitoraggio multimediale in tempo reale per monitorare le informazioni di riempimento a pressione, carico, scarico e inversione per proteggere la sicurezza del funzionamento del veicolo. Può essere dotato di una scatola telecomando wireless per garantire la sicurezza del lavoro dell'operatore.

Principali prestazioni e caratteristiche
Forte resistenza alla corrosione e resistenza all'abrasione.Il materiale dei componenti principali, bidoni della spazzatura, bulldozer, riempitivi e altre parti a contatto con i rifiuti sono realizzati in acciaio ad alta resistenza agli agenti atmosferici o in acciaio resistente all'usura, con prestazioni strutturali complessive eccezionali, forte resistenza alla corrosione e resistenza all'abrasione.
● Il cestino è bello nell'aspetto e affidabile nella struttura.La sezione trasversale del cestino dei rifiuti è un telaio rettangolare e la sezione longitudinale è un telaio trapezoidale. Entrambi i lati, le superfici inferiore e superiore sono tutti design a forma di arco. L'intera macchina ha un aspetto bello e generoso e la struttura complessiva ha un'elevata resistenza e rigidità.

●Forte capacità di carico e alta efficienza del lavoro.Adotta un'avanzata tecnologia di compressione a due vie e un elevato rapporto di compressione, che è una posizione di leadership nel settore. Il tempo di caricamento è breve, il tempo di ciclo di un'operazione di riempimento è inferiore a 24 secondi, il tempo di ciclo di un'operazione di scarico è inferiore a 55 secondi e il volume della tramoggia della riempitrice è di 2,4 m³. La superficie raschiante a forma di arco del meccanismo di riempimento a pressione adotta il design unico della superficie ad arco a forma di S e la superficie raschiante è composta da due superfici ad arco. Quando viene eseguita l'azione raschiante del raschietto, le due superfici dell'arco generano una forza di compressione perpendicolare alla direzione normale della superficie tangente, che può ottenere l'effetto di precompressione sui rifiuti sciolti nella tramoggia del riempitivo e migliorare l'efficienza di l'operazione di riempimento a pressione. Il processo di raccolta e trasporto dei rifiuti è efficiente e veloce ed è leader nel settore.

● La tecnologia di controllo avanzataè diverso dalla tradizionale modalità di controllo PLC comunemente utilizzata nell'industria nazionale. Il prodotto adotta la "modalità CAN bus più controller speciale" più avanzata nella modalità di controllo, che ha un alto grado di automazione, buona affidabilità, basso tasso di guasti e durata. lungo. Il controllo della potenza del motore è completamente automatizzato attraverso il sistema elettrico per garantire che il motore possa accelerare e girare al minimo automaticamente in ogni stato operativo del camion della spazzatura, evitando perdite di potenza e riscaldamento del sistema, basso consumo di carburante e buona economia.

● La tecnologia del cilindro idraulico integrato idraulico ed elettricoIl cilindro raschiatore e il cilindro a piastra scorrevole adottano l'interruttore di prossimità ad alta pressione integrato del cilindro, ovvero l'elemento dell'interruttore di prossimità e il cilindro sono combinati in uno. Questa tecnologia può realizzare il controllo preciso dell'azione del meccanismo di riempimento a pressione e migliorare notevolmente la logica di controllo del prodotto. Affidabilità e precisione. Allo stesso tempo, lo shock idraulico del cilindro idraulico è piccolo e il rumore di funzionamento è basso.

● Il trattamento di sigillatura elimina l'inquinamento secondario. I rifiuti sono chiusi durante la compressione, il riempimento e il trasporto. La superficie di giunzione del riempitivo e del bidone della spazzatura è sigillata con gomma a doppio strato e sulla guarnizione è installato un dispositivo di deviazione delle acque reflue per garantire che le acque reflue non gocciolino e spruzzino durante il processo di raccolta e trasporto (tecnologia a doppia sigillatura). Il coperchio del bocchettone copre completamente l'apertura di riempimento del bocchettone, eliminando il fenomeno dei rifiuti volanti e della polvere causato dal disturbo del flusso d'aria di coda durante il processo di trasferimento e riducendo allo stesso tempo l'inquinamento da odori.

Al fine di garantire la tenuta dell'estremità posteriore del bidone della spazzatura ed evitare la fuoriuscita delle acque reflue, per bloccare il riempitore viene utilizzato un design innovativo di ganci di bloccaggio indipendenti. La striscia di tenuta all'incrocio tra l'estremità posteriore del bidone della spazzatura e il riempitivo è sempre in uno stato compresso. Garantisce buone prestazioni di tenuta della superficie di adesione del riempitivo e del cestino ed evita l'inquinamento secondario causato dal gocciolamento delle acque reflue.(Meccanismo di bloccaggio indipendente)

●
Alta sicurezza:Ci sono pulsanti del freno di emergenza sui lati sinistro e destro del caricatore. Premere il pulsante in caso di emergenza per interrompere l'alimentazione dell'intero veicolo, realizzare l'arresto del lavoro in qualsiasi stato o posizione e garantire la sicurezza degli operatori e delle attrezzature. Il lato del cestino è dotato di un interruttore anticaduta per impedire il sollevamento del dispositivo di caricamento e l'abbassamento del dispositivo di caricamento, mettendo a rischio l'incolumità delle persone; il prodotto è dotato di un dispositivo di allarme e di un pulsante funzione di contatto nella parte posteriore, che può essere utilizzato per operazioni in sicurezza. L'allarme ricorda all'operatore di operare con attenzione e realizzare la comunicazione tra l'operatore e il conducente; l'avanzato circuito di sicurezza del sollevamento idraulico, anche se il tubo dell'olio idraulico scoppia durante il sollevamento della riempitrice, la riempitrice non cadrà improvvisamente e causerà un grave incidente; spazzatura; C'è un tutore di sicurezza sulla scatola per evitare che il riempitivo cada e ferisca le persone; il prodotto è affisso con segnaletica di sicurezza per guidare l'operatore ad operare in sicurezza.

● Realizzazione di attracco e trasferimento "auto-auto".Il coperchio del caricatore adotta una forma pieghevole azionata da un cilindro pneumatico e il design ottimizzato della disposizione della cremagliera girevole del meccanismo di alimentazione può realizzare l'aggancio e il trasferimento con il veicolo di trasferimento della serie ZZZ a caricamento posteriore.

● Altamente adattabileGli utenti possono scegliere diversi meccanismi del secchio (secchio) in base a diversi metodi di raccolta dei rifiuti: secchio per spazzatura standard ZBT59003-88 (300 L), bidone della spazzatura in plastica (120 L, 240 L, 660 L, 1100 L), secchio della spazzatura casuale per auto (800 litri), meccanismo del secchio (1400L) e meccanismo del secchio (3365L).
●Il controllo delle operazioni umanizzatola centralina di comando è installata nella cabina e nella parte posteriore del veicolo. Il quadro di comando operativo in cabina può controllare la spinta e lo scarico e selezionare la modalità operativa. La scatola di controllo del funzionamento nella parte posteriore del veicolo controlla il meccanismo di riempimento a pressione e il meccanismo della benna. Il funzionamento, l'uso e il funzionamento sono molto convenienti, soprattutto in discarica, l'operatore non ha bisogno di scendere dal camion per completare lo scarico.

● Componenti elettrici e idraulici di alta qualitàIl prodotto è dotato di una valvola a più vie a basso rumore di alta qualità con caratteristiche proporzionali, che può eliminare efficacemente il rumore di impatto del fluido al momento dell'inversione idraulica e migliorare l'attuale problema di fastidio durante il funzionamento dei prodotti per camion della spazzatura. L'industria è la prima nel settore a progettare un filtro dell'olio idraulico all'ingresso della valvola di inversione per purificare l'olio idraulico nella massima misura, evitare l'inceppamento della valvola idraulica e migliorare l'affidabilità del prodotto. I componenti chiave dell'impianto elettrico sono tutti componenti di marchi di fama internazionale, come interruttori di prossimità e pulsanti di comando, che migliorano l'affidabilità del camion della spazzatura.


● L'uso di tecnopolimeri resistenti all'usura di alta qualità,Il meccanismo di riempimento a pressione, la coppia di movimento dello skateboard e la coppia di movimento del bulldozer sul binario del cestino adottano tutti la forma di movimento "a scorrimento". Funzione autolubrificante e capacità di rimozione automatica dei rifiuti.

● Il layout della pipeline è bello e affidabile. TIl sistema idraulico adotta la conduttura del tipo a ghiera, che è bella nell'aspetto e buona nello smontaggio e montaggio ripetuti. Rispetto ai normali tubi saldati, può ridurre l'impatto delle impurità sulle prestazioni del sistema idraulico.
●
Configurazione affidabile e facile da usare.È possibile selezionare il sistema di monitoraggio multimediale in tempo reale per monitorare la pressione di riempimento, alimentazione, scarico e informazioni sulla vista posteriore per proteggere la sicurezza del funzionamento del veicolo. Può essere dotato di una scatola telecomando wireless per garantire la sicurezza del lavoro dell'operatore.
● Parapetto in lega di alluminio:Il parapetto laterale è realizzato con un profilo in lega di alluminio, l'aspetto generale è bello e può essere completamente riciclato per prevenire lo spreco di risorse e l'inquinamento ambientale.

Grande raccolta dei rifiuti domestici
Questo prodotto ha la capacità di rimuovere e trasportare grandi rifiuti domestici. È un'apparecchiatura di trasferimento che collega il grande punto di raccolta dei rifiuti domestici al grande impianto di trattamento dei rifiuti domestici. Può rompere, comprimere e trasferire i grandi rifiuti domestici in situ, risolvere i problemi di carico difficile e grande volume di trasporto di grandi rifiuti domestici, semplificare il processo di rimozione e trasporto e ridurre l'intensità del lavoro degli operatori sanitari.
Rispetto ai tradizionali camion della spazzatura a compressione, questo prodotto può decomporre, comprimere e trasferire grandi rifiuti domestici principalmente in base ai seguenti obiettivi:
Super forza di frantumazione: TIl meccanismo di riempimento a pressione adotta il concetto di design del "cilindro dello skateboard integrato". Durante il processo di pressatura dei rifiuti, l'ampia cavità del cilindro dello skateboard spinge la piastra scorrevole verso il basso per generare una forza di frantumazione nominale fino a 300 KN. La capacità di spremere e frantumare i rifiuti è estremamente forte.

Alimentazione conveniente:La tramoggia di riempimento ha un volume di 2,4 m³, una larghezza dell'apertura di alimentazione di 1972 mm e una lunghezza longitudinale della tramoggia di 1700 mm, progettata per facilitare il riempimento e l'alimentazione dei grandi rifiuti domestici;

Protezione speciale:Utilizzo innovativo di sensori integrati nei cilindri idraulici del meccanismo di riempimento a pressione per risolvere il problema che i sensori esterni vengono facilmente danneggiati da rifiuti di grandi dimensioni quando i rifiuti domestici di grandi dimensioni vengono riempiti a pressione;
Resistente all'usura e affidabile:In considerazione del problema della resistenza all'usura dei rifiuti domestici su larga scala sui veicoli, il secchio di riempimento è realizzato in acciaio resistente all'usura e il raschietto è in acciaio ad alta resistenza. La struttura complessiva della struttura è eccezionale, affidabile e durevole.
Questo prodotto è adatto principalmente per la raccolta e il trasferimento di rifiuti domestici di grandi dimensioni come rifiuti divani, materassi, cassette di legno per rifiuti e rifiuti di elettrodomestici (frigoriferi per rifiuti).

Principali parametri tecnici
